摘 要： 乙二醇裝置環氧乙烷介質泵屬于高危介質泵,其機械密封泄漏可能造成著火爆炸、人員傷亡、環境污染等事故。文章通過分析環氧乙烷介質泵機械密封存在的問題和安全隱患,對泵機械密封的結構、沖洗方案、密封圈材質進行了改造,消除了隱患,提高了泵的安全可靠性。
關鍵詞： 環氧乙烷 密封圈 機械密封 沖洗方案 改造
機械密封是石化行業旋轉機械主要的軸封形式,具有泄漏量少、使用壽命長及功率損失小等優點。隨著企業對安全生產和環境保護的重視不斷提升,對機械密封的可靠性和安全性的要求也日趨嚴格。
環氧乙烷通常呈液態,毒性危害程度為極度危害(Ⅰ級),易燃易爆,在空氣中的爆炸極限是3%～100%,具有非常高的危險性,出現泄漏就很有可能造成著火爆炸、人員傷亡、環境污染等事故。環氧乙烷沸點為10.7 ℃,揮發性特別強,一旦泄漏就很容易揮發。某乙二醇裝置有多臺輸送介質為不同濃度的環氧乙烷溶液的泵,分別為汽提塔回流泵、再吸收塔釜泵、精制塔加料泵,這些高危介質泵建成投用至今已有30余年,其在制造時的機械密封設計要求不高,因此在安全和環保方面存在很多問題。為了保證裝置的安全穩定長周期生產,有必要對這些泵機械密封存在的問題進行分析和處理。
1 機械密封存在的問題和隱患
文章主要對乙二醇裝置的汽提塔回流泵、再吸收塔釜泵、精制塔加料泵進行分析改造,這些泵的基本概況如表1所示。

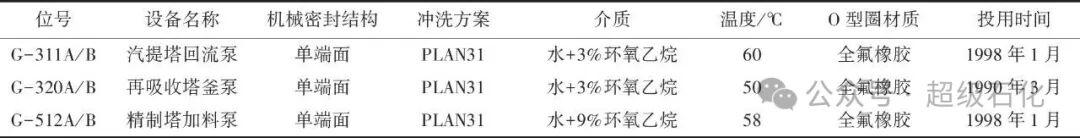

表1 環氧乙烷介質泵基本概況
1.1 機械密封結構
表1中的6臺環氧乙烷介質泵的機械密封都是單端面結構型式,機械密封沖洗方案都是API PLAN31沖洗方案,常用于含有固體顆粒的介質。沖洗液由泵的出口出來,經過孔板到達旋液分離器,經分離器分離后,清潔的沖洗液送入密封腔,固體顆粒物送回泵入口。
單端面機械密封是由一對摩擦副構成的機械密封,密封結構比較簡單,通常用于允許介質有微量泄漏的情況,但環氧乙烷介質的高危特性決定了其零泄漏的要求,因此需對這些泵的機械密封結構進行改造。
1.2 密封圈
環氧乙烷溶液是一種對彈性體密封件具有強腐蝕性的化學物質,因此普通氟橡膠不適用于含環氧乙烷介質的場合,需使用全氟醚橡膠[1]。全氟醚橡膠是全氟(甲基乙烯基)醚、全氟烯醚和四氟乙烯的三元共聚物[2],具有十分優秀的彈性、化學穩定性和熱穩定性,其出色的耐化學腐蝕性和熱穩定性歸功于全氟鏈中碳氟結合的強度。
該乙二醇裝置環氧乙烷介質泵使用的密封圈材質是杜邦公司生產的Kalrez 6375全氟醚橡膠。在使用過程中發現,密封圈在環氧乙烷介質中的抗化學腐蝕性與穩定性明顯比普通氟橡膠密封圈好,但是使用時間長了也會出現溶脹、開裂現象,導致密封圈損壞,造成機械密封泄漏,存在一定的安全隱患。文章對一個在質量分數為9%的環氧乙烷水溶液中,使用了6個月的Kalrez 6375全氟醚密型圈進行分析。
(1)密封圈宏觀形貌分析
密封圈左邊、頂部、右邊均出現了不同程度的外表面裂紋,裂紋的深淺和長度不一,有的較為細小,有的較為顯著。從截面看,裂紋不僅存在于密封圈的外表面,還深入到其內部。
(2)密封圈掃描電子顯微鏡分析
用電子顯微鏡對該密封圈進行掃描,從掃描結果可以看出:密封圈表面變得很粗糙,表面和內部都出現了裂紋。從表面裂痕和內部裂紋來看,這些損害應該是由化學攻擊引起的,環氧乙烷溶液會攻擊該密封圈并使之變脆弱,產生較多的裂痕,最終導致密封圈破損。因此需要對密封圈材質進行升級。
2 機械密封改造
2.1 機械密封結構改造
(1)布置方式選擇。根據機械密封技術標準(API 682),機械密封的布置方式有單端面密封、無壓雙端面密封和加壓雙端面密封[3]。單端面密封在高危介質中不適用,且環氧乙烷溶液容易發生聚合的特性決定了不能選用無壓雙端面密封,為了避免環氧乙烷泄漏到大氣中,需要選擇安全系數高的加壓型雙端面密封[4]。加壓雙端面密封對有毒有害、易燃易爆的高危介質具有雙重保護作用,一旦介質側密封失效,大氣側密封可短時間內起到介質側密封的作用,配合輔助系統,機械密封的失效情況可以實時掌握,從而實現高危介質的零泄漏。
(2)加壓雙端面密封形式選擇。接觸濕式加壓型雙端面密封的端面組合方式有3種:串聯式結構(3CW-FB)、面對面結構(3CW-FF)、背靠背結構(3CW-BB)。面對面和背靠背的型式更緊湊,但串聯結構的優點更突出:密封腔內的雜質會在離心力作用下向外甩出,對密封影響較小,且在隔離液壓力為零的情況下,密封還能像無壓雙端面機械密封那樣工作,增加了使用安全性。再結合現場泵腔結構和介質性質,選擇介質側密封和大氣側密封串聯的雙端面結構(3CW-FB)。
(3)密封類型選擇。根據API 682的規定,機械密封的密封類型共分3種:彈簧式機械密封(A型),帶O形圈的金屬波紋管機械密封(B型),帶柔性石墨的金屬波紋管機械密封(C型)。石化行業的泵大多采用A型,C型用于高溫介質泵,B型和C型使用的波紋管價格較貴,A型和B型使用溫度低于176 ℃,而原密封的類型是A型。綜上,內外側密封類型都選擇A型。
2.2 機械密封沖洗方案選擇
改造后的加壓雙端面密封介質側密封的沖洗方案仍采用單端面密封的自沖洗方案PLAN31。根據API 682的規定,外側大氣側的沖洗方案可供選擇的有PLAN53A、PLAN53B、PLAN53C、PLAN54,下面對這些方案進行比較。
(1)PLAN53A的沖洗系統由儲液罐、連接管道、儲液罐液位、壓力報警儀表等組成。該方案通過外部氣源加壓隔離液儲罐,使隔離液壓力高于密封腔的壓力。當介質側機械密封失效時,隔離液會壓入被輸送介質中,可避免被輸送介質向外泄漏。儲液罐是由惰性氣體加壓的,一般使用氮氣。泵運行時,隔離液不斷循環流動帶走密封端面摩擦產生的熱量;儲液罐內置冷卻盤管,使用循環水冷卻隔離液;機械密封的性能主要通過儲罐內隔離液的液位進行監測。
(2)PLAN53B的沖洗系統主要由散熱器、蓄能器、管路、壓力和溫度指示等部分組成。該方案利用囊式蓄能器來保持隔離液的壓力,無需時刻補充氮氣或者其他外部壓力;密封的性能主要通過壓降監測,內外密封泄漏會使隔離液壓力下降。該方案適用于較高壓力場合,價格比PLAN53A方案高。
(3)PLAN53C采用活塞式蓄壓器對隔離液進行加壓,使隔離液的壓力高于密封腔壓力,隨著系統波動壓力也隨之發生變化。該方案多用于系統壓力波動較大的場合[5],價格高于PLAN53A和PLAN53B。
(4)在PLAN54方案中,來自外部的加壓隔離液系統為密封腔提供清潔隔離液,隔離液循環一般使用外部泵或壓力系統來完成,使隔離液的壓力高于密封腔壓力,介質側密封一旦失效,隔離液就會壓注入泵送介質中。該方案常用于溫度較高的流體或含有固體顆粒的場合,價格較高。
綜合考慮環氧乙烷特性、密封腔壓力、現場情況和價格等因素,選擇沖洗方案PLAN53A為改造后的機械密封外側沖洗方案。該方案使用比較方便,外部管路系統相對簡單,裝置現場有充足的中壓氮氣,適合作為該方案儲罐的加壓惰性氣體。該方案設有壓力、液位等報警指示儀表,如果密封發生泄漏可第一時間提醒。因此改造后的雙端面機械密封的沖洗方案選擇為PLAN31+53A。
2.3 密封輔助系統隔離液選擇
使用加壓雙端面密封,介質側密封發生泄漏時,隔離液被壓注入泵送介質中;大氣側機械密封發生泄漏時,隔離液會向外泄漏至大氣中。隔離液的選擇要考慮以下幾個條件:隔離液必須與環氧乙烷溶液具有相容性且不污染環氧乙烷溶液;隔離液與密封及輔助系統的金屬、橡膠密封圈和其他材料也具有相容性;低溫情況下不會凝固;具有潤滑性,且能將密封端面熱量帶走;長時間不氧化或變質;潔凈、毒性小,對人體健康無傷害;非易燃易爆物;容易得到,且價格相對便宜。
API 682規定,對于輸送水混合物的流體,可用乙二醇、丙二醇等作為隔離流體。乙二醇常溫下是無色無臭、透明的黏稠狀液體,其揮發性小,閃點高,毒性小,冬季不易凝固,能以任意比例與水混溶,也能以任意比例與環氧乙烷溶液混溶,不會污染環氧乙烷溶液。因此選擇乙二醇溶液作為環氧乙烷介質泵的機械密封隔離液。
2.4 密封圈材質改型
環氧乙烷溶液對彈性體密封件具有強腐蝕性,因此需要謹慎選擇密封圈材質。目前使用的杜邦Kalrez 6375型密封圈經長時間使用后情況不佳。對各種密封材質進行比較和分析,最終將機械密封的密封圈材質由Kalrez 6375改為Kalrez 6380。對兩種全氟醚橡膠圈進行實驗測試,Kalrez 6380型全氟醚密封圈在環氧乙烷與水質量比為1∶9和4∶6的溶液中,體積膨脹和硬度變化比Kalrez 6375型全氟醚密封圈更低,耐環氧乙烷性能和穩定性優于Kalrez 6375型密封圈。因此選擇耐環氧乙烷溶液性能更好的Kalrez 6380型全氟醚橡膠密封圈。
2.5 安裝和使用注意事項
為了提高加壓雙端面機械密封的使用壽命和可靠性,在安裝和使用中需要做到以下幾點。
(1)機械密封輔助系統的輔液儲罐應豎直安裝在靠近泵的支架上,儲罐隔離液的標準液位應高于泵壓蓋中心線至少1 m,以適應流量、壓力的要求;應盡量減少與儲罐相連管道的長度和附件數量,轉彎應采用大半徑圓滑過渡,以減小管路壓力降損失。
(2)泵首次啟動前,儲罐加入隔離液后必須進行盤車,將緩沖液帶入密封腔。在首次啟動或檢修后,由于隔離液還沒有充滿密封腔,在泵起動時容易發生干摩擦,從而損壞大氣側密封。
(3)儲液罐內的隔離液要經常檢查和更換。儲罐內的隔離液除消耗外,還有可能混入一些雜質,導致機械密封的使用壽命降低。
(4)隔離液儲罐的氮氣壓力值應謹慎設定。壓力過小,無法保證介質側密封失效時隔離液壓向泵介質側;壓力過大,則會使密封面及密封部件負荷加大,易造成損壞,使機械密封失效。根據API 682規定,儲液罐的氮氣壓力應設為大于密封腔壓力0.14～0.41 MPa,建議設中間值,避免壓力波動時超限。
(5)定期檢查密封及輔助系統,檢查管路是否泄漏,還要檢查儲罐的壓力、溫度、玻璃窗液位是否正常。當出現異常時,應及時進行維護。
2.6 改造效果
6臺環氧乙烷介質泵的機械密封均在2016年8月進行了改造,更換了機械密封,安裝了密封輔助系統,沖洗方案由PLAN31單端面機械密封改造為PLAN31+53A的加壓雙端面機械密封,機械密封的全氟醚密型圈由Kalrez 6375改型為Kalrez 6380。改造后其機械密封運行情況良好,穩定運行超過5年,未出現泄漏現象,4臺泵在機械密封使用5年后主動進行了預防性檢修。泵用機械密封標準API 682規定的使用壽命為3年,因此機械密封的改造較為成功。
3 結語
環氧乙烷介質泵機械密封結構和輔助系統的改造,有效解決了環氧乙烷泵機械密封泄漏的安全隱患,降低了環氧乙烷泄漏引發安全事故的概率,消除了機械密封泄漏引起的揮發性有機物排放問題。通過此次改造可以看出,加壓雙端面機械密封適合應用在環氧乙烷介質泵上,能夠保障泵的安全性和穩定性,Kalrez 6380型全氟醚密封圈在環氧乙烷溶液中具有很好的化學穩定性和抗腐蝕性,適合作為乙二醇裝置環氧乙烷介質泵的機械密封密型圈材質。
葉水青
中國石化上海石油化工股份有限公司
來源：超級石化
