多級泵的核心思想很簡單：一個葉輪的力量不夠，那就把多個葉輪串聯起來，讓液體像參加接力賽一樣，每經過一個葉輪就加速一次，壓力就累加一級。

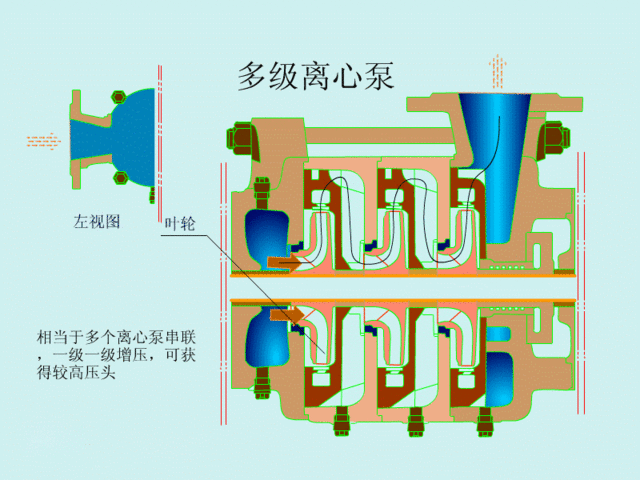

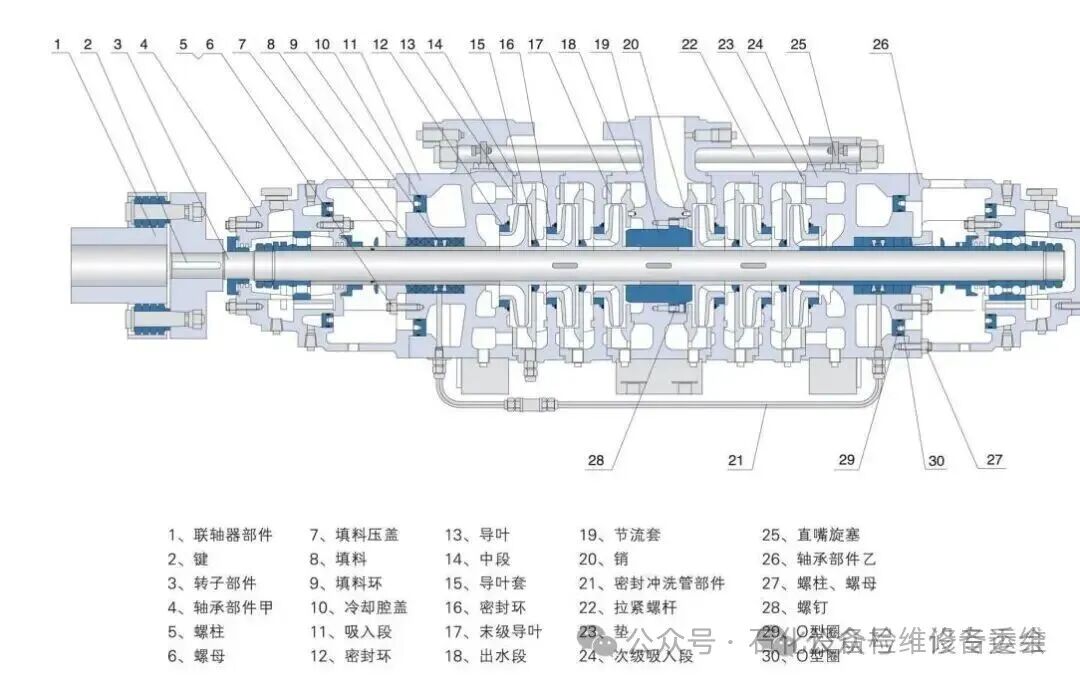

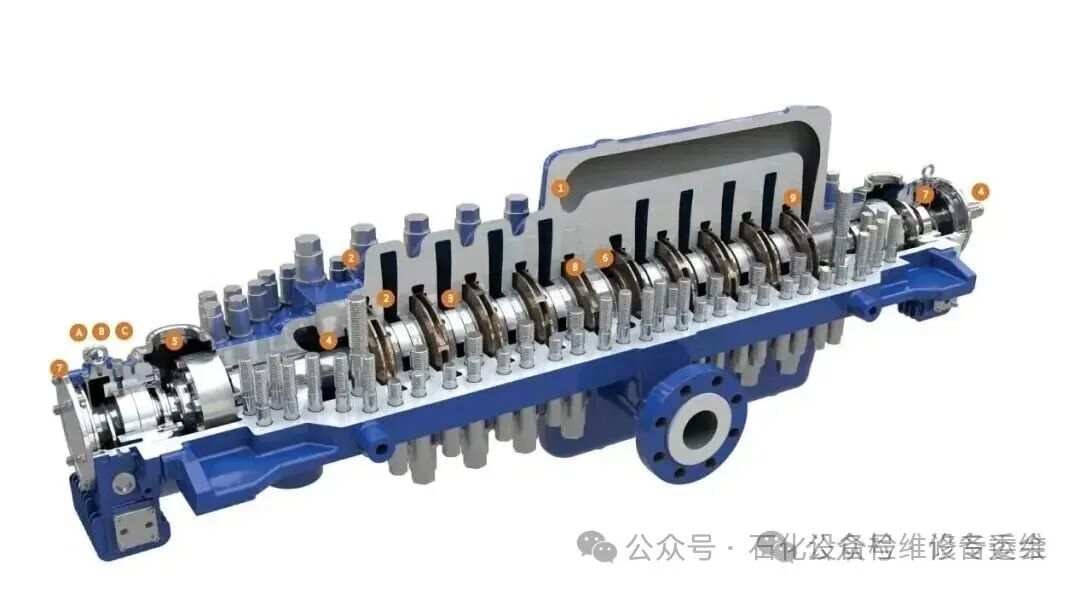

結構原理見下圖：
01. 它是如何工作的？
一場精密的壓力“接力賽”
我們可以把多級泵內部想象成一條多段的增壓流水線。
核心部件：
多個葉輪：就像一組接力賽運動員，它們被串在同一根軸上，由電機帶著一起高速旋轉。
導葉：每個葉輪后面都跟著一個“教練”，它就是導葉。它的任務是接過從葉輪出來的、高速但混亂的液體，把它“捋順”，并將其奔跑的“速度”高效地轉化為我們需要的“壓力”。
泵殼：把所有葉輪和導葉包裹起來，形成一條密閉的增壓通道。
工作流程（接力增壓）：
第一棒啟動：液體進入泵體，第一個葉輪（第一棒運動員）給它一個初速度，使其壓力和速度第一次提升。
交接與轉化：帶著新速度的液體進入第一個導葉（第一任教練），導葉讓它平穩下來，把速度變成實實在在的壓力，然后準確地引導它跑向第二級葉輪的入口。
第二棒加速：液體進入第二級葉輪（第二棒運動員）。關鍵點來了！ 第二級葉輪是在液體已經有一定壓力的基礎上，再次給它加速，讓它的壓力在原有基礎上再上一層樓。
循環往復：這個過程一級一級地重復下去，每經過一級，液體的壓力就累積增加一次。
最終沖刺：當液體經過所有級別的“運動員”接力加速后，它以極高的壓力從泵的出口噴涌而出，足以沖上摩天大樓的頂端或從深井中一躍而出。
這個結構原理就造就了單級泵和多級泵的區別。
揚程?：單級泵揚程一般不超過150米，適合低壓場景；多級泵通過葉輪接力可輕松實現數百米揚程。
?流量?：單級泵流量較大，多級泵流量范圍更廣，可設計為小流量高揚程或大流量中低揚程?3。
?效率?：單級泵因結構簡單，能量損失小，效率通常高于多級泵?。
一個必須解決的難題：巨大的“向后推”的力
你可以想象，當所有葉輪都拼命把液體往前推時，水流會給葉輪一個巨大的、指向進口方向的反作用力（軸向推力）。這個力非常大，足以推壞整個泵。因此，多級泵都有一個關鍵的保護裝置——平衡機構（如平衡盤）。它像一個“頂梁柱”，自動產生一個反向的力，穩穩地頂住這個推力，確保泵能安全平穩地運行。
02. 多級泵有哪些過人之處？
“拔高”能力無敵：這是它存在的唯一理由，也是它最核心的優勢。無論是為高樓供水，還是為深井排水，在需要創造極高壓力的場合，它都是無可替代的首選。
“組團”工作更高效：為了實現同樣的高揚程，如果用多個單級泵串聯，整個系統會變得笨重且效率低。而多級泵將所有這些功能集成在一臺設備里，能量轉換效率更高，結構也更緊湊。
輸出平穩：與活塞泵、隔膜泵那種“一頓一頓”的出流方式不同，多級泵的輸出非常平穩，壓力和流量波動很小。
03. 它也有自己的軟肋
結構復雜，身嬌肉貴：內部零件繁多，像一塊精密的瑞士手表，制造和裝配精度要求極高。這導致它價格昂貴，而且維護起來非常麻煩，檢修一次如同做一次大手術。
“心臟”平衡系統很關鍵：前面提到的平衡機構是它的生命線，但這個部件本身也是易損件。一旦它出問題，整個泵可能瞬間損壞。
非常“挑食”：它的內部流道復雜且精密，因此只能輸送清潔的、像水一樣的液體。如果液體中含有大量顆粒、雜質或者非常粘稠，很容易造成流道磨損或堵塞，導致泵“罷工”。
啟停不能太隨意：啟動和停機時需要遵循規程，以保護其精密的內部部件。
04. 它在哪里大顯身手？
多級泵是一位專攻“高壓”項目的特長生。你可以在這些地方找到它：
高樓大廈：為你家所在的頂層提供穩定的自來水。
工廠電站：為鍋爐提供高壓給水。
礦山深處：將地下水高效地抽排到地面。
農田灌溉：解決高海拔丘陵地區的灌溉難題。
消防系統：為消防栓提供足以噴射到高處的巨大水壓。
